Dettagli:
|
DIMENSIONE: | 80mm, 3" | Supporto: | Parte posteriore di centro |
---|---|---|---|
Campo di pressione: | 25 Antivari o su misura | Materiale di caso: | Acciaio nero |
Materiale della lente: | PC | Metropolitana di Bourton: | Bronzo fosforoso |
Movimento: | lega di rame | Quadrante: | Fondo bianco, iscrizione nera |
Accuratezza: | 1.0 | Deaign: | EN837-1 |
Evidenziare: | Manometro pratico del bronzo fosforoso,manometro pratico del manometro di 80mm,un calibro ad alta pressione da 25 barre |

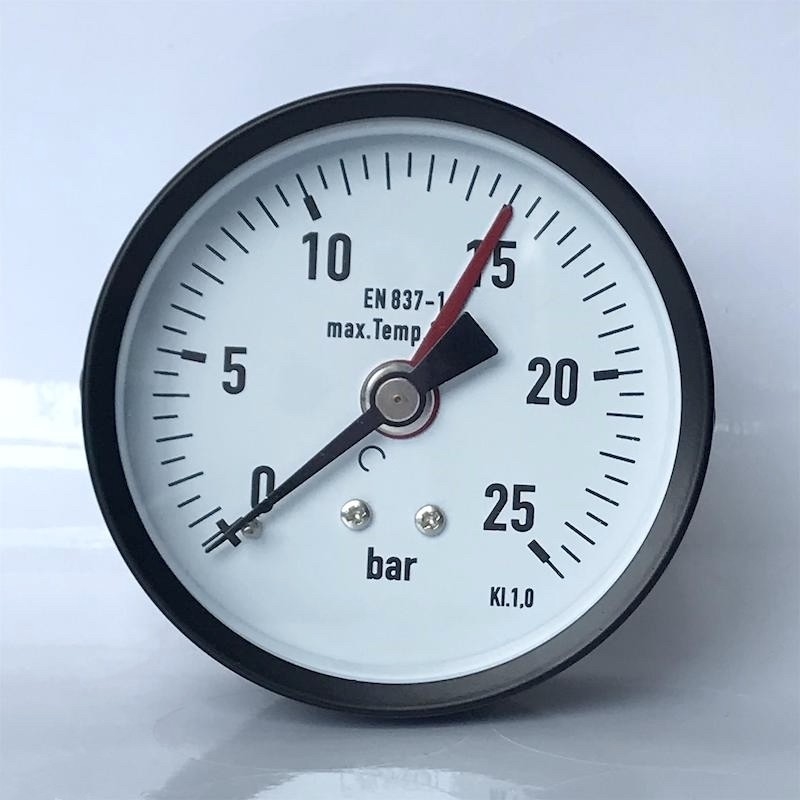

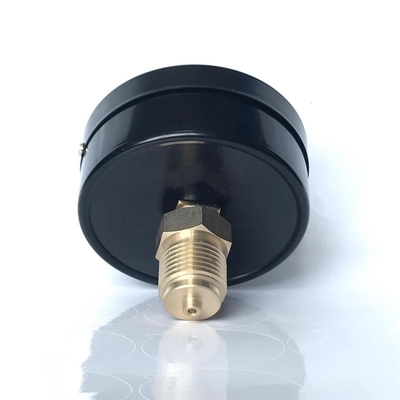

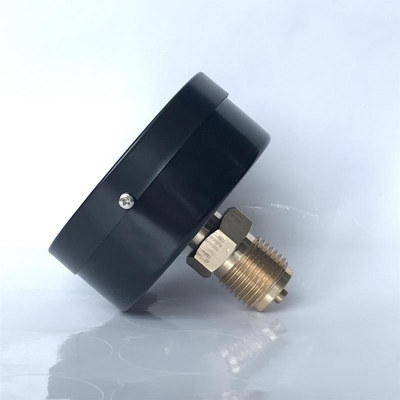

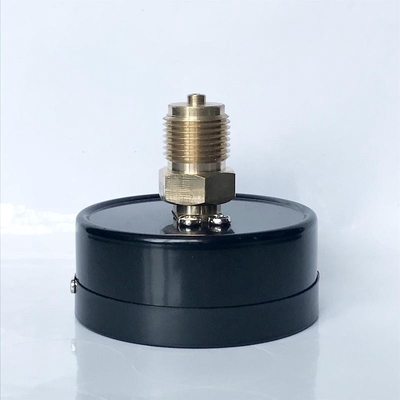

manometro di 80mm di 3" manometro pratico di pulizia ad alta pressione di 25 barre
Descrizione
La componente chiave dei calibri analogici è «il tubo» alluso nella sezione precedente. Questi tipi di calibri contengono un certo tipo di camera interna e elastica che è collegata in qualche modo alla pressione che è misurata – e così deforma, o altrimenti i movimenti, come la pressione che agisce su cambia. Attraverso un sistema complesso degli ingranaggi (conosciuti come il movimento), la camera all'interno di un calibro analogico può tradurre dal il moto indotto da pressione in movimento di un ago attraverso una scala.
Applicazioni
Per i media gassosi e liquidi che non sono altamente viscosi o la cristallizzazione e non attaccherà le parti della lega di rame.
Aria compressa
Tecnologia del condizionamento d'aria e del riscaldamento
Ingegneria medica
Dispositivi speciali
Affidabile e redditizio
Progettazione per en 837-1
Dimensioni nominale 40, 50, 63, 80, 100 e 160
Gamme della scala fino a 0… 400 barre
Progettazione |
En 837-1 |
Dimensione nominale |
80mm, 3" |
Accuratezza |
1,0 |
Campo di pressione | 25 barre (su misura) |
Limitazione di pressione |
Costante: 3/4 di valore completo di x |
Temperatura ammissibile |
Ambientale: -20… °C +60 |
Effetto di temperatura |
Quando la temperatura del sistema di misurazione devia dalla temperatura di riferimento (°C) +20: ± massimo K 0.4%/10 della portata |
Collegamento trattato |
Ottone |
Elemento di pressione |
Ottone, tipo C o tipo elicoidale Tubo di bordone |
Movimento | Ottone |
Quadrante | Di alluminio, bianco, con il perno di arresto del puntatore Iscrizione nera/rossa |
Puntatore | Di alluminio |
Caso | Acciaio nero |
Finestra | PC |
Opzioni |
L'altro collegamento trattato |
Dimensioni
Supporto più basso (parte radiale)
Dimensione del quadrante | Dimensioni nel millimetro | Peso nel chilogrammo | |||||
a | b | D | G | h | Interruttore | ||
40 | 9,5 | 26 | 39 | G1/4 | 36 | 14 | 0,08 |
50 | 10 | 27,5 | 49 | G1/4 | 45 | 14 | 0,10 |
63 | 9,5 | 27,5 | 62 | G1/4 | 53,5 | 14 | 0,13 |
80 | 11,5 | 30 | 79 | G1/2 | 72 | 22 | 0,18 |
100 | 11,5 | 30,5 | 99 | G1/2 | 83,5 | 22 | 0,21 |
160 | 15,5 | 42 | 160 | G1/2 | 115,5 | 22 | 0,85 |
Indietro monti (assiale)
Dimensione del quadrante | Dimensioni nel millimetro | Peso nel chilogrammo | ||||
b1 | b2 | D | G | Interruttore | ||
40 | 26 | 42 | 39 | G1/8 | 14 | 0,06 |
50 | 29,5 | 47,5 | 49 | G1/4 | 14 | 0,07 |
63 | 29 | 47 | 62 | G1/4 | 14 | 0,08 |
80 | 32 | 49 | 79 | G1/4 | 14 | 0,11 |
100 | 31 | 49 | 99 | G1/4 | 14 | 0,26 |
Informazioni di ordinazione
Dimensione quadrante/di modello/campo di pressione/collegamento/opzioni trattati
