Dettagli:
|
DIMENSIONE: | 100mm | Supporto: | Montaggio radiale |
---|---|---|---|
Campo di pressione: | Vuoto o su misura | Materiale di caso: | SUS |
Materiale della lente: | ABS | Metropolitana di Bourton: | Bronzo fosforoso |
Movimento: | lega di rame | Quadrante: | alluminio |
Accuratezza: | 1,6 | Deaign: | EN837-1 |
Evidenziare: | Quadrante del manometro di SUS 100mm,Quadrante del manometro della lente dell'ABS 100mm,manometro di vuoto di 100mm |

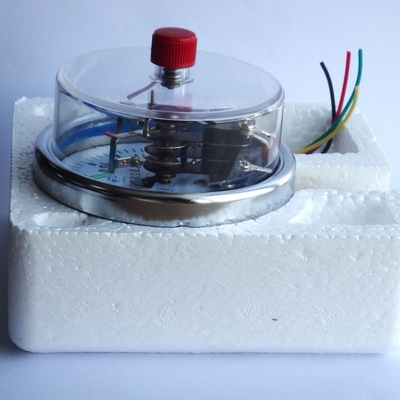

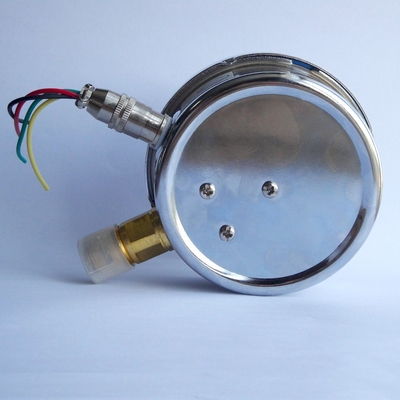

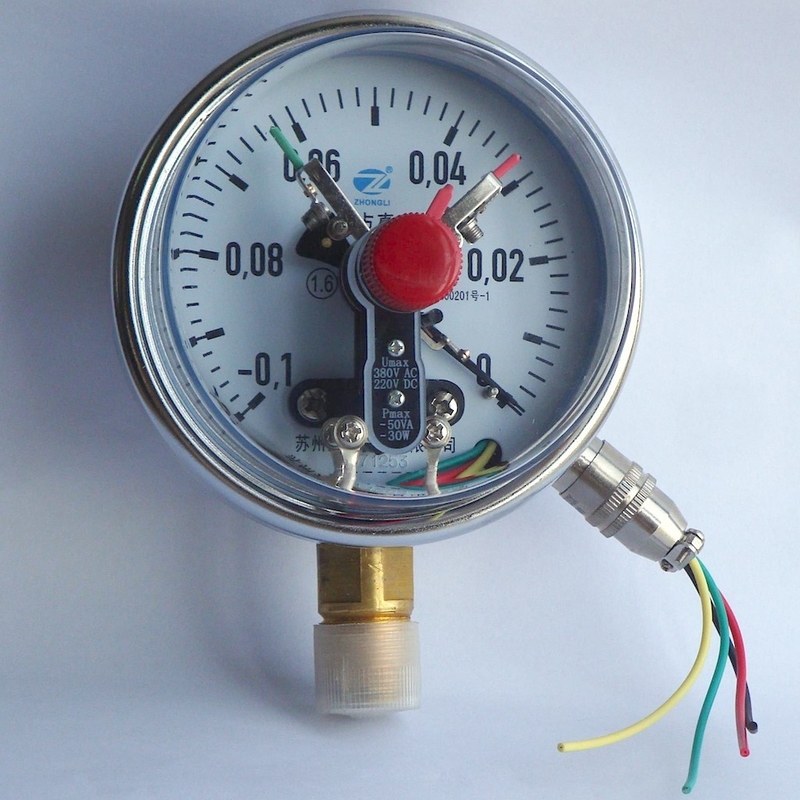

manometro elettrico del contatto del collegamento dell'ottone del manometro di vuoto di 100mm
Descrizione
Quando la pressione atmosferica all'interno di una recinzione è inferiore a ~14,7 PSI, quella recinzione sarebbe un vuoto. È impossible da raggiungere artificialmente una pressione di zero e non ci sono esempi dei vuoti assoluti in natura o nello spazio. Una recinzione può, tuttavia, parzialmente è evacuato dei suoi contenuti. I vacuometri sono utilizzati per misurare le dimensioni a cui le recinzioni sono state evacuate; misurano la pressione bassa, pressione non negativa. I vacuometri sono fatti da metallo quali acciaio inossidabile o alluminio.
Applicazioni
Controllo e regolamento dei processi industriali
Monitoraggio delle piante e commutazione dei circuiti
Per i media gassosi e liquidi che non sono altamente viscosi o la cristallizzazione e non attaccherà le parti della lega di rame
Dispositivi speciali
Alta affidabilità e tempo di impiego lungo
Fino a 4 contatti del commutatore per strumento
Strumenti con i contatti elettronici per le applicazioni dello SpA
I calibri del contatto aderiscono a BACCANO 16085
Progettazione |
En 837-1 |
Dimensione nominale |
100mm |
Accuratezza |
1,6 |
Campo di pressione | Vuoto (su misura) |
Limitazione di pressione |
Costante: valore completo Variazione: 0,9 valori completi di x Periodo ridotto: un valore completo di 1,3 x |
Collegamento trattato | ½ B DI G ½ NPT M20 x 1,5 altri a richiesta |
Temperatura ammissibile |
Ambientale: -20… °C +60 Mediium: un massimo di +80 °C |
Protezione dell'ingresso |
IP54 |
Effetto di temperatura |
Quando la temperatura del sistema di misurazione devia dalla temperatura di riferimento (°C) +20: ± massimo K 0.4%/10 della portata |
Collegamento trattato |
Acciaio inossidabile, SUS 304, SUS 316 |
Elemento di pressione |
Lega di rame |
Movimento | Lega di rame |
Quadrante | Di alluminio, senza perno di arresto del puntatore Iscrizione nera |
Puntatore | Di alluminio |
Caso | Acciaio inossidabile |
Anello | Nessuno |
Finestra | Plastica |
Unità |
barra, PSI, kg/cm2, kPa, MPa |
Filo | G, BSP, PINTA, BSPT, NPT |
Opzioni | L'altro filo trattato del collegamento Flangia di supporto di superficie Montaggio - sostegno |
Dimensioni
Specifiche per gli strumenti con il contatto magnetico M12 di modello di rottura-azione
Portata di misurazione | Dimensione nominale | Numero massimo dei contatti | Gamma corrente di commutazione |
≤ 1,0 barre |
100, 160 |
1 | 0,02… 0,3 A |
> 1,0 barre | 100, 160 | 1 | 0,02… 0,6 A |
≤ 1,6 barre | 100, 160 | 2 | 0,02… 0,3 A |
> 1,6 barre | 100, 160 | 2 | 0,02… 0,6 A |
≤ 4,0 barre | 100 | 3 o 4 | 0,02… 0,3 A |
> 4,0 barre | 100 | 3 o 4 | 0,02… 0,6 A |
≤ 2,5 barre | 160 | 3 o 4 | 0,02… 0,3 A |
> 2,5 barre | 160 | 3 o 4 | 0,02… 0,6 A |
Il campo di regolazione raccomandato dei contatti è 25… 75 % della scala (0… 100% a richiesta).
Materiale del contatto (norma): Argento-nichel, dorato
Carico raccomandato del contatto con i carichi resistenti ed induttivi
Informazioni di ordinazione
Dimensione quadrante/di modello/campo di pressione/collegamento/opzioni trattati
